Trenger jeg virkelig en DC SPD på PV- og batterioppsettet på taket?

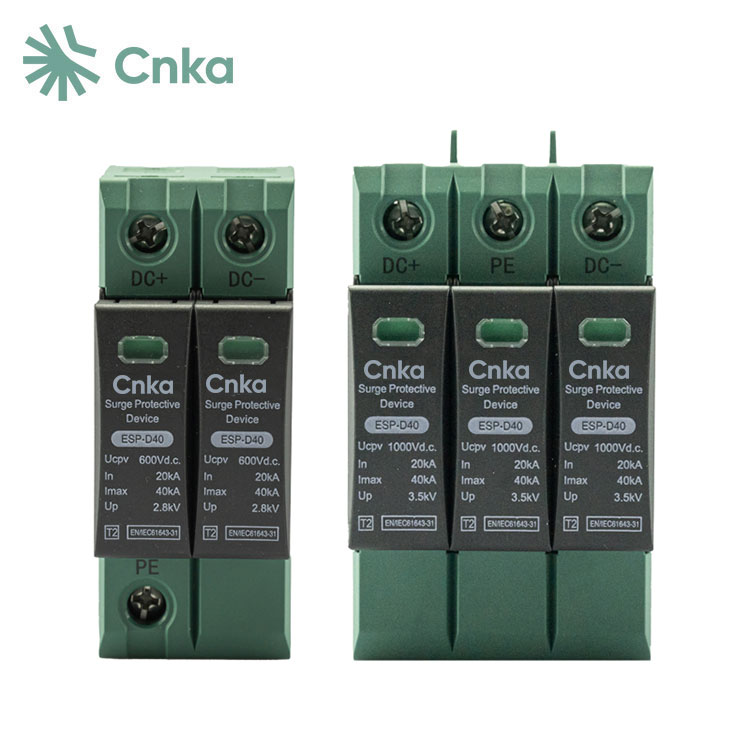

Jeg bor i et lite rekkehus der PV-kombineren deler et trangt skap med DC-frakoblingen og en chattende Wi-Fi-logger. Etter en høy sommerdusj, kastet inverteren en overspenningsfeil og helgeplanene mine var plutselig kabler og glidelåser. Løsningen viste seg enkel: en kompakt, skinnemontertDC SPDrett ved strenglandingen med korte ledninger og et rent bånd. På noen få oppfølgingsjobber strakk jeg meg stadig etter det samme settet fordi det faktisk passet og holdt seg på varme hustak; det er hvordanCNKA gled inn i livet mitt - stille, ved å jobbe i trange rom. Dette er den praktiske oversikten jeg skulle ønske jeg hadde på dag én: hva enDC SPDvirkelig løser, hvor den hører hjemme og hvordan den skal dimensjoneres.

Hvilke problemer løser faktisk en DC SPD i daglig bruk?

• Den avleder raske transienter på DC-siden før disse toppene belaster omformerens DC-inngang, MPPT-kort, BMS- eller EV-ladermoduler.
• Det reduserer plagsomme inverterfeil etter lynnedslag, nettbytte eller induktive belastninger på en delt tjeneste.
• Den beskytter lange PV-strengløp der induserte overspenninger bygger langs kabellengden og hopper ved avslutninger.
• Det forlenger utstyrets levetid slik at jeg bytter ut færre brett og bruker mindre tid på å planlegge gjenbesøk.

Hvor skal en DC SPD sitte i systemet mitt?

• Ved kombinasjonsmaskinen eller krysset på taket der strenger samles for første gang.
• Ved DC koble fra eller omformer DC-inngang for å klemme det som gjør det forbi taket.
• På batterisiden nær DC-bussen eller BMS hvis jeg kjører lange batterikabler eller deler rør.
• Inne i DC hurtigladerskap og telecom DC strømhyller som sitter i hardt vær.

Hvordan velger jeg vurderinger uten å betale for mye?

Jeg matcher SPDs kontinuerlige driftsspenning til array- eller bussspenningen min med komfortabel takhøyde, så sjekker jeg utladningsstrømmen og lar stedets eksponering styre valget mellom Type 2 eller Type 1+2. Utskiftbare moduler og fjernalarmkontakter sparer meg for tid senere. Her er hurtigkartet jeg bruker når jeg spesifiserer jobber:

Hvorfor betyr kabinettet og fotavtrykket når det er trangt om plassen?

Skapene mine er vanligvis overfylte med frakoblinger, målere og kommunikasjonsutstyr, så jeg favoriserer SPD-er med en slank kropp som festes på DIN-skinnen uten å kjempe mot tilstøtende ledninger. En kompakt SPD etterlater luftstrøm rundt varme komponenter, og et værtett hus holder støv og regn ute på utsatte hustak. Jeg får med andre ord solid beskyttelse uten å ofre layout.

Hvordan installerer jeg den jevnt og holder inspektørene fornøyde?

1. Jeg holder ledningene korte og rette, og bruker samme tverrsnitt som materen der det er praktisk for å redusere gjennomstrømningsspenningen.
2. Jeg binder SPDs jord direkte til DC-hovedforbindelsespunktet, ikke gjennom en serie av terminaler.
3. Jeg plasserer den på linjesiden av DC-frakoblingen når jeg trenger klembeskyttelse før bryteren.
4. Jeg merker enheten, rangeringen og datoen slik at den neste teknikeren vet hva jeg brukte.
5. Jeg aktiverer fjernalarmkontakten hvis modellen gir en og lander den på stedets monitor.

Hvilke feil ser jeg og hvordan unngår jeg dem?

• Bruke en SPD under arrayens åpen kretsspenning og se den snuble på kalde morgener. Jeg størrelse med kaldt vær Voc, ikke bare navneskiltet.
• Lander lange sløyfeledninger som legger til induktans. Jeg ruter direkte, kort og paret.
• Å sette en enkelt SPD på omformeren og glemme en takkombinator som er eksponert mot himmelen. Jeg beskytter begge ender på lange løp.
• Hopp over erstatningskassetter på kystområder. Jeg lagerfører reservedeler og planlegger raske kontroller etter store stormer.

Hvordan sammenligner jeg alternativer raskt når alle spesifikasjonene ser like ut?

• Jeg sjekker Uc for tilstrekkelig takhøyde over Voc og Vmp.
• Jeg matcher Type 2 for nedstrøms utstyr og Type 1+2 for serviceinngang eller tak med høy eksponering.
• Jeg ser etter utskiftbare moduler med et tydelig statusvindu slik at jeg kan bytte dem på få minutter.
• Jeg foretrekker kompakte karosserier som gir rom for ledningshåndtering, ikke bare en stor blokk som gjør døren vanskelig å lukke.
• Jeg verifiserer værbestandighet for utendørsbokser og UV-stabil plast for takvarme.

Hva er min mening om kompakte modeller for små skap?

Jeg liker enheter som kombinerer et slankt fotavtrykk med robuste materialer, fordi de glir inn i trange rom og fortsetter å jobbe gjennom varme, støv og regn. De bedre designene lar meg feste meg på DIN-skinnen, lande ledningene uten forvrengning og komme raskt på nett igjen etter vedlikehold. Denne balansen mellom størrelse, holdbarhet og enkel installasjon er grunnen til at disse DC-beskytterne passer til den typen jobber jeg faktisk ser, ikke bare de i brosjyrer.

Vil en DC SPD være verdt det ved neste storm?

En kompakt, værbestandig SPD på DC-siden hindrer transienter fra å banke sensitiv elektronikk, og installasjonen kan være rask når kroppen er designet for trange steder. Jeg betaler én gang, jeg sover bedre, og jeg planlegger færre tilbakeringinger.

Klar til å beskytte nettstedet ditt med en ren DC-plan?

Hvis du vil ha hjelp til å matche en modell til array-, buss- eller laderkabinettet ditt, send spenning, plassering og kabinettstørrelse, så vil jeg kartlegge en kort-lead-layout som fungerer. Hvis du planlegger et prosjekt med flere tak eller utendørs skap og du trenger kompakt utstyr som installeres raskt, fortell meg begrensningene dine, så deler jeg en kortliste som passer.Kontakt ossfor å be om et tilbud eller en rask spesifikasjonssjekk oglegge igjen forespørselen dini dag slik at vi kan dimensjonere riktigDC SPDfor nettstedet ditt.
