Abstrakt: A PV kombiboksspiller en kritisk rolle i solenergisystemer ved å konsolidere flere fotovoltaiske strengutganger til en enkelt utgang. Denne artikkelen forklarer hvordan det fungerer, hvorfor det er viktig, og hvordan det løser vanlige utfordringer som sikkerhetsrisiko, vedlikeholdskompleksitet og systemineffektivitet. Detaljert struktur, tekniske parametere og praktisk valgveiledning er gitt for å hjelpe beslutningstakere med å optimalisere solcelleinstallasjoner.
I moderne solcelleanlegg genererer flere solcellepanelstrenger likestrøm (DC). Å administrere disse utgangene effektivt er avgjørende for systemytelse og sikkerhet. En PV Combiner Box fungerer som en sentralisert enhet som samler og kombinerer utgangene fra flere strenger til en enkelt DC-utgang.
Uten denne enheten blir systemkablingen kompleks, noe som øker risikoen for feil, ineffektivitet og vedlikeholdsutfordringer. En godt designet kombinasjonsboks forenkler systemarkitekturen og øker påliteligheten.
PV kombiboks fungerer ved å aggregere DC-innganger fra flere fotovoltaiske strenger. Hver streng er koblet til en inngangsterminal utstyrt med beskyttende komponenter som sikringer eller kretsbrytere.
Denne konsolideringen reduserer antallet kabler som går til omformeren og forenkler systemovervåkingen.

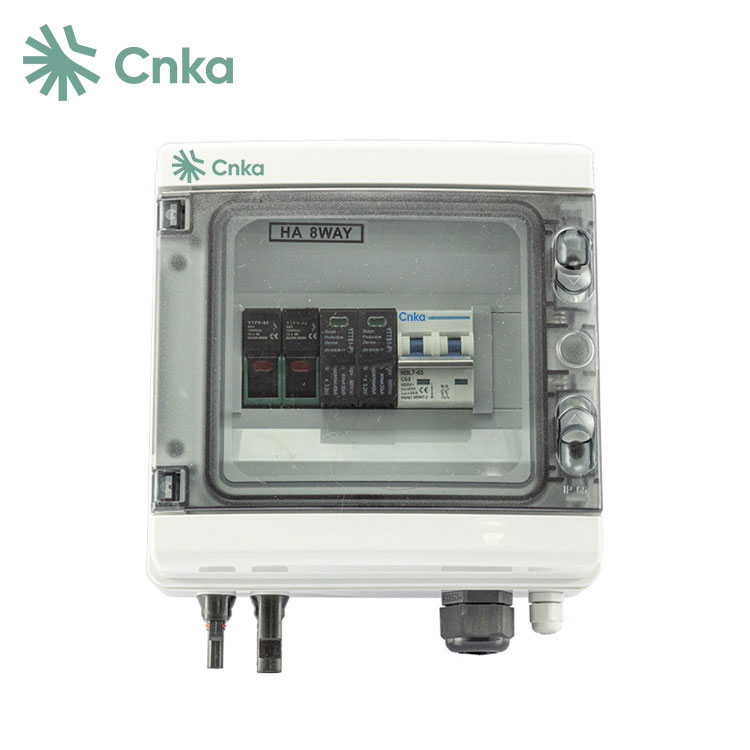

En standard PV Combiner Box inkluderer flere kritiske komponenter:
| Komponent | Funksjon |
| DC sikring | Beskytter hver streng mot overstrøm |
| DC effektbryter | Gir manuell frakobling og beskyttelse |
| Overspenningsbeskyttelsesenhet (SPD) | Beskytter mot lyn og spenningsstøt |
| Samleskinne | Kombinerer elektriske utganger fra flere innganger |
| Innkapsling | Beskytter interne komponenter mot miljøfaktorer |
Avanserte modeller kan også inkludere overvåkingsmoduler som gir sanntids ytelsesdata for hver streng.
Å integrere en PV Combiner Box i et solcellesystem gir flere operasjonelle og økonomiske fordeler:
Når du evaluerer en PV Combiner Box, er følgende parametere avgjørende:
| Parameter | Beskrivelse |
| Maksimal inngangsspenning | Vanligvis 600V, 1000V eller 1500V DC |
| Antall inndatastrenger | Varierer fra 4 til 24 eller mer |
| Utgangsstrøm | Avhenger av systemkapasitet |
| Beskyttelsesnivå | IP65 eller høyere for utendørs bruk |
| Driftstemperatur | -25°C til +60°C eller større område |
| Overvåkingsfunksjon | Valgfri ekstern datainnsamling |
1. Komplekse ledningssystemer
Storskala solcelleinstallasjoner involverer ofte dusinvis av strenger, noe som fører til kompliserte ledninger. En kombinasjonsboks konsoliderer tilkoblinger, og reduserer installasjonsfeil.
2. Vanskelig feildeteksjon
Uten sentralisert overvåking er det tidkrevende å identifisere defekte strenger. Moderne kombinasjonsbokser gir overvåking på strengnivå for rask diagnostikk.
3. Sikkerhetsrisikoer
Overstrøm, lynnedslag og isolasjonssvikt utgjør risiko. Integrerte beskyttelsesenheter reduserer disse farene effektivt.
4. Høye vedlikeholdskostnader
Desentraliserte systemer krever mer arbeidskraft for inspeksjon. En kombiboks forenkler vedlikeholdet og reduserer driftskostnadene.
Å velge riktig modell krever nøye vurdering av systemkrav:
CNKA leverer en rekke PV Combiner Box-løsninger designet for å møte ulike applikasjonsbehov, fra boliginstallasjoner til storskala solfarmer.
Riktig installasjon og vedlikehold sikrer optimal ytelse:
Rutinemessig vedlikehold bidrar til å forlenge levetiden til utstyret og sikrer kontinuerlig drift.
Q1: Hva er hovedfunksjonen til en PV Combiner Box?
A: Den kombinerer flere solstrengutganger til en enkelt DC-utgang samtidig som den gir beskyttelse og overvåking.
Spørsmål 2: Er en PV Combiner Box nødvendig for små systemer?
A: For små systemer med få strenger er det kanskje ikke nødvendig, men det anbefales sterkt for forbedret sikkerhet og organisering.
Q3: Hvor ofte bør en kombiboks vedlikeholdes?
A: Inspeksjon anbefales vanligvis hver 6. til 12. måned, avhengig av miljøforhold.
Q4: Kan en kombinasjonsboks forbedre systemets effektivitet?
A: Ja, ved å optimalisere strømflyten og redusere tap, bidrar det til den totale systemeffektiviteten.
En PV Combiner Box er en grunnleggende komponent i moderne solenergisystemer, og tilbyr forbedret sikkerhet, forenklet kabling og forbedret ytelse. Ved å møte sentrale driftsutfordringer, muliggjør det mer pålitelige og skalerbare solcelleinstallasjoner.
CNKAer forpliktet til å levere høykvalitets PV Combiner Box-løsninger skreddersydd til ulike prosjektkrav. Enten for bolig-, kommersielle eller industrielle applikasjoner, kan valg av riktig utstyr ha betydelig innvirkning på systemytelsen og langsiktig pålitelighet.
Ønsker du å optimalisere solsystemet ditt med en pålitelig PV-kombiboks?Kontakt ossi dag for å utforske profesjonelle løsninger og få ekspertstøtte skreddersydd for dine prosjektbehov.
-
